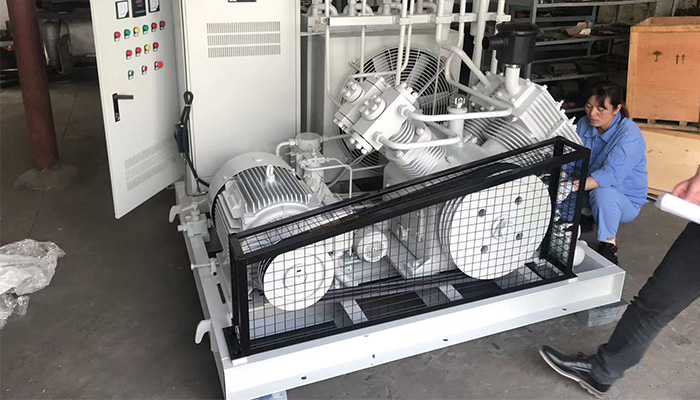

無論是200公斤空壓機還是往復式壓縮機，200公斤空壓機的進出口管道都將局限于某一區域。具體來說，離心式壓縮機的進出口管道將分別以壓縮機的進出口法蘭為邊界點，分布在兩個區域，釋放源（如法蘭、連接器等）的分布區域一般控制在半徑5m的圓形范圍內。對于往復式壓縮機，釋放源的范圍可能更集中。這里需要注意的是，往復式壓縮機的釋放源分布范圍還應考慮進口和級間分液罐工藝系統的釋放源。
根據可燃氣體泄漏狀態分析結果，根據上述對釋放源分布的描述，可以輕松建立各種天然氣壓縮機房釋放源泄漏模型，清楚地看到這些模型將有一個共同的交叉區域。該區域可理解為200公斤空壓機房可燃氣體泄漏的共同影響點，可確定為可燃氣體檢測點。
通過確定共同影響點，可以將壓縮機房頂部排氣出口的中心點和釋放源分布的圓形區域勾勒成一個圓錐體。當圓錐體底部半徑≤5m時，可燃氣體探測器應安裝在圓錐體軸離底部2m的位置。
當圓錐體底部半徑超過5m時，可通過多個半徑5m的圓形區域覆蓋，并與頂部排氣口的中心點形成多個圓錐體。事實上，任何壓縮機房都不可能在一個釋放源區域內出現兩個半徑超過5m的圓形區域（兩個圓錐體），這表明該區域可以通過兩個檢測點進行檢測。
200公斤空壓機房可燃氣體探測器的設置還應充分考慮探測區域邊緣釋放源向區域外的噴射等不利于探測的情況。但無論如何，無論天然氣泄漏率如何，釋放的可燃氣體都會在頂部機械排氣的作用下傳遞到排氣口，但這部分的可燃氣體濃度可能很低。因此，可燃氣體探測器可以設置在排氣口下方0.5~1.0m處，但必須降低報警濃度，可設置為10%LEL。
